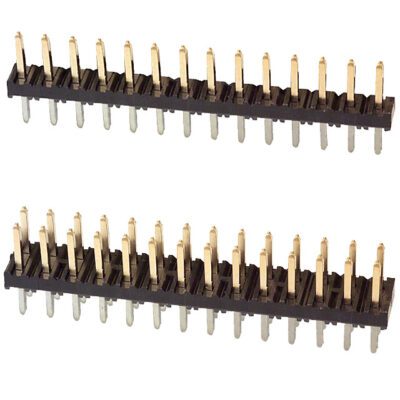

引脚接头是一种插头连接器,带有一排或两排金属引脚,连接到塑料基座上。一些制造商提供两排以上的引脚接头。引脚以均匀的间隔隔开(通常间隔2.54毫米或0.1英寸),但是根据应用可以有许多间隔。阴对应部分有时被称为阴插座头。
最初的引脚接头是由伯格电子公司(现在是Amphenol的一部分),因此,引脚接头有时被称为Berg连接器。今天,它们由许多公司生产。
引脚接头通常是通孔器件(THD)。也就是说,引脚通过PCB上的钻孔插入,并焊接在另一侧。然而,一些接头是表面安装器件(SMD)。这种情况下,引脚弯曲90°并直接安装(焊接)到PCB表面。

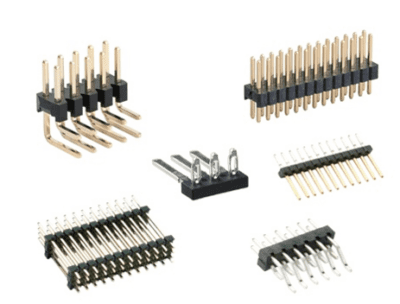

接头可以是直的(垂直的)或直角的(水平连接两个PCB)。
引脚接头以长条形出售,通常有36、40或50个引脚。可以将条带切割成所需的长度(针数)。各种引脚长度的可用性最大限度地减少了PCB组装过程中的劳动力。
接头类型的特征在于间距(一个引脚中心到下一个引脚中心的距离)。常见的割台间距有:
5.08毫米(0.200英寸)
1.27毫米(0.050英寸)
3.96毫米(0.156英寸)
2.54毫米(0.100英寸),带0.64毫米(0.025英寸)方形销或精密加工的0.50毫米(0.020英寸)圆形销
2.00毫米(0.079英寸),带0.50毫米(0.020英寸)方形引脚
接头也由针的数量、行的数量来定义。例如,具有两行八个引脚的接头被识别为8×2接头。
防止不正确的放置
屏蔽接头也称为盒式接头,其周围有一个塑料导向盒(屏蔽),带有一个方形缺口,以确保连接器不会放置错误。屏蔽接头与带状电缆的绝缘位移连接器(IDC)一起使用。
填充或堵塞插座中的一个孔,称为极化,也可以防止错配。错误插针头的一个插针或以错误方向旋转的插针头碰到障碍物,以防止错误连接。
引脚编号
大头针从行的底部到顶部被编号(计数),然后在下一行的底部被拾起。对于外螺纹接头,从左侧开始,对于内螺纹接头,从右侧开始。对于连接到带状电缆的接头,管脚在电缆上线性编号。在两行接头中,一行中的引脚为奇数,另一行中的引脚为偶数。
